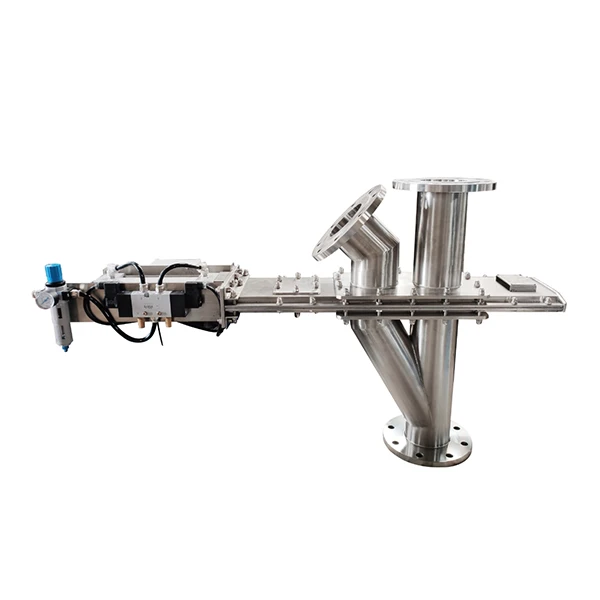

Wye Hattı Yönlendirme Vanası, katı malzemeler (toz, granüller, toz-granül karışımları) ve bazı akışkan ortam taşıma sistemleri için özelleştirilmiş bir çekirdek boru hattı anahtarlama cihazıdır. Şirketin valf üretimi ve malzeme taşıma teknolojisindeki uzun yıllara dayanan deneyimine dayanarak, çekirdek olarak "hassas delikli plaka valf göbeği" kullanır ve bir giriş ve iki çıkış veya iki giriş ve bir çıkıştan oluşan üç-yollu düzeni benimser. Medya akış yönü değiştirme, yönlendirme ve birleştirme işlevlerini esnek bir şekilde gerçekleştirebilir. Aynı zamanda aşınma direnci, güvenilir sızdırmazlık, düşük akış direnci ve rahat çalışma avantajlarına da sahiptir. İlgili GB/T 9092, API 598 ve ISO 9001 standartlarına tam olarak uygun olarak üretilmiştir. Normal basınçtan yüksek basınca kadar birçok çalışma koşuluna uygundur ve kimya, metalurji, yeni enerji, madencilik, tahıl işleme, mühendislik makineleri ve diğer endüstrilerde yaygın olarak kullanılmaktadır. Medya değiştirme sıkışması, sızıntı, yüksek akış direnci ve hatalı ters dönüş gibi sektördeki sıkıntılı noktaları tamamen çözer, boru hattı düzenini basitleştirir ve taşıma sisteminin çalışma verimliliğini artırır.
Temel İşlevler
Medya dağıtım sistemlerinde önemli bir anahtarlama merkezi olarak bu ürünün üç temel işlevi, farklı boru hattı sistemlerini birbirine bağlamak için birlikte çalışarak operasyonel kararlılık ve kullanım kolaylığı sağlarken esnek medya kontrolü sağlar ve çeşitli senaryoların medya dağıtım süreci gereksinimlerine uyum sağlar:
Hassas akış yönü değişimi: Valf çekirdeği dönebilen hassas delikli plakadır. Valf çekirdeği, ortamın akış yönünü hızla değiştirmek için aktüatör tarafından 90 derece döndürülebilir. Bir giriş ve iki çıkışlı veya iki giriş ve bir çıkışlı boru hattı düzenine uygundur. Boru hattı açısı ihtiyaca göre 30 derece, 45 derece veya 60 derece olarak seçilebilir. Boru hattı düzenini basitleştiren ve proses akışının sık sık değiştirilmesine uygun olan hiçbir ek vana kombinasyonuna gerek yoktur. Valf çekirdeği hareket konumu, anahtarın yerinde ve sapmasız olduğundan emin olmak ve yanlış çalışmayı önlemek için limit algılama anahtarı tarafından doğru bir şekilde algılanır.
Verimli yönlendirme ve birleştirme: Delikli plaka akış kanalının tasarımı optimize edilmiştir ve akış kanalı ile delik tam olarak eşleştirilmiştir. Bir ortamın iki çıktıya bölünmesini veya iki ortamın tek bir çıktıda birleştirilmesini doğru bir şekilde gerçekleştirebilir. Akış kanalında ölü köşeler ve kalıntılar bulunmadığından ortamın birikmesi önlenir. Farklı akış hızlarının taşınması, ortamın eşit dağılımının sağlanması ve üretim sürecinin stabilitesinin garanti edilmesi için uygundur. Özellikle toz ve granül malzemelerin sürekli taşınması ve sıvı ortamın hassas dağıtımı için uygundur.
Aşınmaya dayanıklı-sızdırmazlık ve sızıntı önleme: Özel bir sızdırmazlık yapısı benimsenmiştir ve basınç sızdırmazlık gereksinimlerine göre özel bir sızdırmazlık şeması yapılandırılabilir. Yumuşak conta, PTFE ve PEEK gibi yüksek moleküler malzemeler kullanır ve sert conta, sıkı bir conta elde etmek için Stellite alaşımı ve tungsten karbür gibi aşınmaya{1}dirençli ve yüksek-sıcaklığa dirençli malzemeler kullanır, ortamın sızıntısını ve hava girişini etkili bir şekilde bloke eder, malzeme israfını, sıvı kaybını ve atölye tozu kirliliğini önler; delikli plaka valf göbeğinin yüzeyi, ortamın sıkışmasını ve birikmesini tamamen ortadan kaldırmak için hassas bir şekilde işlenir ve düzgün bir akış kanalı tasarımıyla birleştirilir ve yüksek viskoziteli,-kolay{-kabin malzemelerinin ve aşındırıcı sıvıların taşınması ve değiştirilmesi için uygundur.
Ürün Avantajları
1. Orifis plakalı valf çekirdeği, hassas anahtarlama ve düşük akış direnci.
Çekirdek, CNC beş-eksenli bağlantı işleme merkezi tarafından işlenen hassas delikli plaka valf çekirdeğini kullanır. Delik sisteminin eş eksenliliği 0,01 mm'den az veya eşittir ve delik çapı, taşıma gereksinimlerine tam olarak uyarlanmıştır. Akış kanalının iç duvarı hassas bir şekilde parlatılmıştır (parlatma doğruluğu 400#'a ulaşabilir), pürüzsüz ve temizdir, ölü köşelerde medya kalıntısı yoktur, bu da ortamın akış direncini etkili bir şekilde azaltabilir ve sistemin enerji tüketimini azaltabilir. Valf çekirdeği düzgün bir şekilde döner ve limit algılama anahtarıyla doğru şekilde konumlandırılır. Anahtarlama sorunsuz ve sapmasızdır. Yerçekimiyle boşaltmanın tersine çevrilmesi, pnömatik taşıma boru hattının tersine çevrilmesi ve akışkan boru hattının değiştirilmesi gibi birden fazla senaryo için uygundur. Ters tepki hızı hızlıdır ve sık anahtarlama koşulları için uygundur.
2. Çeşitli basınç ve sıcaklık koşullarına uygun güvenilir sızdırmazlık.
Yumuşak veya sert conta yapısı, çalışma koşullarına göre esnek bir şekilde yapılandırılabilir: yumuşak conta, düşük basınç ve temiz ortamlar (gıda ve ilaç endüstrileri gibi) için uygundur, -20 derece ila 200 derece sıcaklık aralığına sahiptir ve sıfır sızıntı sağlar (ANSI Sınıf VI standardına uygundur); sert conta, 500 dereceye eşit veya daha az bir sıcaklık direncine ve atmosferik basıncı 0,35MPa'nın üzerindeki yüksek basınca kadar kapsayabilen bir çalışma basıncına sahip, yüksek basınç, yüksek sıcaklık ve yüksek aşınma koşulları için uygundur ve Sınıf 600 (yaklaşık 10MPa) yüksek basınç koşullarına uyarlanabilir. Farklı basınç ve sıcaklık senaryolarının sızdırmazlık gereksinimlerini karşılayarak uzun süre sızıntı ve aşınma olmadan çalışabilir.
3. Aşınmaya-dayanıklı ve uzun ömürlüdür.
Valf gövdesi ve delik plakası valf çekirdeği, sağlam bir yapıya, yüksek mukavemete ve deforme edilmesi kolay olmayan ve güzel görünüme sahip, dökme çelik ve paslanmaz çelikten (304, 316L, CF8/CF8M isteğe bağlı) hassas dökümden yapılmıştır; valf göbeği yüzeyi sertleştirilmiş veya sert alaşımla kaynaklanmıştır (HRC 55'ten büyük veya ona eşit) ve bazı modeller, toz ve taneli malzemelerin yüksek-hızda yıkanmasına ve aşındırıcı sıvıların erozyonuna etkili bir şekilde direnebilen ve yüksek aşınma ve güçlü korozyon koşulları için uygun olan QPQ veya sert anotlama işlemini benimser; Rulman yuvası, ortamın girmesini önlemek, çekirdek bileşenlerin ömrünü uzatmak ve daha sonraki bakım maliyetlerini azaltmak için izolasyon sızdırmazlık tasarımını benimser.
4. Kullanımı kolay, hızlı yanıt ve kontrol edilebilir
Hem manuel hem de pnömatik sürüş modlarını destekler. Manuel sürüş, iş gücünden-tasarruf sağlar ve geçiş yapma esnekliği sağlar. Pnömatik tahrik, ikinci-seviye anahtarlamayı gerçekleştirebilen bir solenoid valf aracılığıyla aktüatörü kontrol eder. Uzaktan kontrolü ve otomasyon bağlantısını destekler, endüstriyel otomasyon üretim hatlarıyla uyumludur ve sahada-manuel işlem gerektirmez; bu da üretim verimliliğini büyük ölçüde artırır. Valf çekirdeğinin iki konumu, doğru anahtarlamayı sağlamak ve ters sapmanın neden olduğu üretim arızalarını önlemek için limit algılama anahtarı tarafından doğrudan algılanır.
5. Komple çap aralığı, güçlü kurulum uyarlanabilirliği
Nominal çap, farklı akış hızlarındaki orta taşıma ihtiyaçlarını karşılayabilen ve büyük akışlı toz, granüler malzeme ve sıvı taşıma senaryolarına uygun olan DN50-DN800'ü (2"-32") kapsar. Arayüz, çeşitli pnömatik taşıma sistemlerine, depolama ekipmanlarına ve taşıma boru hatlarına sorunsuz bir şekilde bağlanabilen GB/T 9113, ANSI B16.5 (150lb) standart flanş bağlantısını benimser. Kurulum sırasında, kısma cihazının ön yüzünün ve sıkıştırma flanşının boru hattı eksenine dik olmasını, kısma cihazının açıklığının ve sıkıştırma flanşının boru hattı ile eş merkezli olmasını ve sızdırmazlık contasının boru hattının iç duvarına çıkıntı yapmamasını sağlamak gerekir. Yatay ve dikey kurulum yöntemlerini destekler. Kullanıcılar, taşıma boru hattının ihtiyaçlarına göre karmaşık modifikasyonlara gerek kalmadan uygun kurulum açısını seçebilir ve güçlü bir uyarlanabilirliğe sahiptir.
6. Bakımı kolay ve işletme maliyetleri düşük
Modüler tasarım, valf çekirdekleri ve contalar gibi hassas parçaların ayrı ayrı sökülmesine ve değiştirilmesine olanak tanır, tüm valfin sökülmesi ihtiyacını ortadan kaldırır ve bakım verimliliğini önemli ölçüde artırır. Hassas parçaların standartlaştırılmış konfigürasyonu, tedariki kolaylaştırır ve bunlar aşınmaya-dayanıklı ve dayanıklı olduğundan değiştirme sıklığını azaltır. Ekipman düşük titreşim ve gürültüyle çalışır ve düşük arıza oranına sahiptir, bu da uzun-süreli sürekli çalışmaya olanak tanır. Bu, arıza süresi bakım maliyetlerini ve işgücü girdisini önemli ölçüde azaltarak onu 24 saatlik sürekli üretim ihtiyaçlarına uygun hale getirir. Aynı zamanda bileşen düzenine erişim kolaydır, bu da daha sonraki ayarlamaları ve bakımı kolaylaştırır.
Uygulanabilir Senaryolar
Tozlar ve granüller gibi katı malzemelerin yanı sıra bazı akışkan ortamların taşınması ve anahtarlanması uygulamaları için özel olarak tasarlanmış olup kimya, metalurji, yeni enerji, madencilik, gıda işleme, plastik işleme ve inşaat makineleri gibi endüstrilerde yaygın olarak kullanılmaktadır ve özellikle aşağıdakiler için uygundur:
Pnömatik taşıma sistemi
Malzeme sıkışmasını ve birikmesini önlemek için seyreltik fazlı pnömatik taşıma sistemlerine uyarlanmış plastik granüller, kimyasal tozlar ve cüruf gibi malzemelerin boru hattının değiştirilmesi ve yönlendirilmesi;
Yerçekimi boşaltma senaryosu
Tahıl ve yem gibi granüler malzemelerin boşaltılmasına uygun, malzeme saptırma ve toplama veya taşıma yollarını değiştirmek için depolama siloları ve hazneler gibi ekipmanların boşaltma yönünün değiştirilmesi;
Kimya endüstrisi
Toz hammaddelerin, granüler kimyasal ürünlerin ve aşındırıcı sıvıların taşınması ve değiştirilmesi, ek valf kombinasyonlarına ihtiyaç duymadan iki hammaddenin besleme için orantılı olarak birleştirilmesini gerçekleştirebilir ve güçlü korozyon, yüksek sıcaklık ve yüksek basınç koşullarına uygundur;
Gıda ve ilaç endüstrisi
toz ve tanecikli malzeme kontrolü için yüksek hijyen standartları, valf göbeği ve valf gövdesi iç duvarının hassas cilalanması, temizlenmesi kolay, sızdırmazlık malzemeleri gıda sınıfı ve farmasötik sınıf standartlarını karşılayarak ortam kirlenmesini önler;
Yüksek-aşınma koşulları
Maden cürufu ve cevher parçacıkları gibi malzemeleri taşırken ve değiştirirken, aşınmaya- dayanıklı valf çekirdekleri, malzeme erozyonuna etkili bir şekilde direnebilir ve ekipmanın hizmet ömrünü uzatabilir;
Otomatik üretim hatları ve mühendislik makineleri
Uzaktan kontrol ve akış yönünün sık sık değiştirilmesini gerektiren senaryolarda, pnömatik sürücü otomatik bağlantı sağlayabilir ve limit algılama anahtarları ile doğru anahtarlama sağlayabilir, üretim verimliliğini artırabilir ve enjeksiyonlu kalıplama makineleri ve haddehaneler gibi ekipmanların hidrolik sistemleriyle uyumlu olabilir.
Destekleyici Tesisler ve Hizmetler
Kusursuz sistem entegrasyonu
Pnömatik taşıma sistemimiz, depolama silomuz, ölçüm ekipmanımız ve boru hattı sistemimizle sorunsuz bir şekilde bağlantı kurarak, farklı endüstrilerin medya taşıma prosesi gereksinimlerine uyum sağlayan, "medya taşıma-akış yönü değiştirme-hassas kontrol" için tek noktadan çözüm-sağlayabilir ve ayrıca sistem entegrasyonu için uygun olan ISO 1219-2'ye uygun bir döngü şeması da sağlayabilir;
Standart-olmayan özelleştirme hizmeti
Özel ortam özellikleri (yüksek sıcaklık, korozyon, yüksek aşınma), boru hattı açısı, tahrik yöntemi, kurulum alanı ve delik gereksinimleri, valf gövdesi malzemesi, sızdırmazlık seviyesi ve nominal çap özelleştirilebilir ve müşterilerin kişiselleştirilmiş çalışma koşullarını karşılamak için eksiksiz bir malzeme raporu (MTC) ve performans testi raporu sağlanabilir;
Tam-döngülü satış sonrası-destek
Ekipman kurulum rehberliği, çalıştırma eğitimi, düzenli denetimler ve acil onarım hizmetleri sağlıyoruz. Satış sonrası ekibimiz-24-saatte hızlı yanıt sunar, hassas parçaların uzun vadeli tedarikini sağlar ve sürekli ve istikrarlı valf çalışmasını sağlamak ve müşterilerin üretim verimliliğini artırmasına yardımcı olmak için kullanıcılara kurulum deliklerini işleme ve bakım konusunda rehberlik eder.
Shanghai Hanye Engineering Technology Co., Ltd., toz, granüler malzemeler ve sıvı boru hatları arasındaki geçişin sorunlu noktalarına odaklanarak medya taşıma ve valf kontrolü konusunda uzmanlaşmıştır. "Hassas tersine çevirme, aşınmaya-dirençli sızdırmazlık, yüksek verimlilik ve rahatlığı" temel alan şirket, müşterilere son derece güvenilir ve uyarlanabilir Wye Hattı Yönlendirme Vanası ve ilgili çözümler sunmaktadır. Ayrıntılı parametreler, çalışma koşulu uyarlama çözümleri veya -sahadaki örnek olay incelemeleri için lütfen bizimle iletişime geçmekten çekinmeyin!
