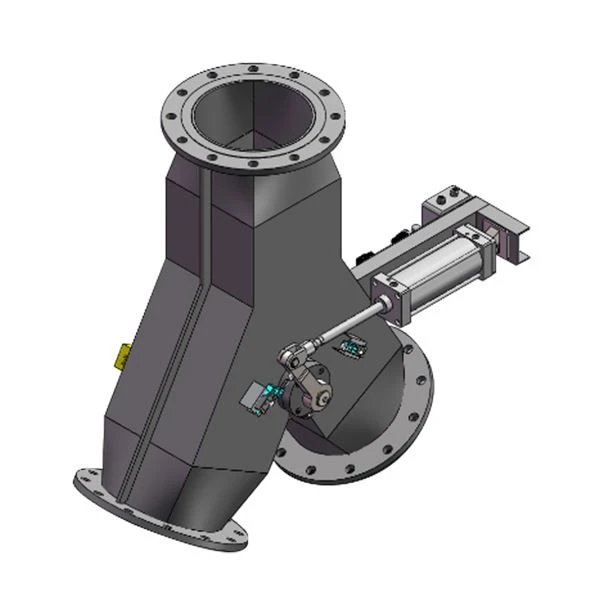

Flap Yönlendirme Vanası

Hanye Flap Yönlendirme Vanası, sıvı, toz ve granüler malzeme taşıma sistemleri için özelleştirilmiş, sorunsuz bir ters çevirme kontrol cihazıdır. Şirketin valf üretimi ve akışkan kontrol teknolojisindeki uzun yıllara dayanan deneyiminden yararlanarak, bir giriş ve iki çıkış veya iki giriş ve bir çıkıştan oluşan üç-yollu bir düzen kullanarak, çekirdek olarak sert bir eğik plakalı valf göbeği kullanır. Aktüatör, eğik plakayı dönmeye yönlendirerek medya akış yönünün değiştirilmesini sağlar. Sorunsuz tersine çevirme, güvenilir sızdırmazlık,-tıkanmayı önleme ve aşınmaya-dirençli özellikler ve basit bir yapı gibi avantajlara sahiptir. GB/T 9092, API 598 ve ISO 4401 standartlarına tam uyumlu olarak üretilmiş olup normalden orta{10}yüksek basınca kadar çeşitli çalışma koşulları için uygundur. İnşaat makineleri, madencilik ekipmanları, kimya, metalurji, gemi yapımı ve otomatik üretim hatları gibi endüstrilerde yaygın olarak kullanılmaktadır ve geleneksel yön valflerinin büyük ters etki, kolay sızıntı, malzeme sıkışması ve hantal bakım gibi endüstrideki sıkıntılı noktalarını tamamen çözmektedir. Boru hattı düzenini basitleştirir ve sistem kararlılığını ve kontrol edilebilirliğini artırır.

Bir medya taşıma sisteminde sorunsuz bir ters çevirme merkezi olan bu ürün, taşıma boru hattını ve aktüatörü bağlamak için birlikte çalışan, istikrarlı çalışma ve kullanım kolaylığı sağlarken verimli medya kontrolü sağlayan ve birden fazla senaryodaki karmaşık süreç gereksinimlerine uyum sağlayan üç işleve sahip "döner plakalı{0}}tipte hassas ters çevirmeyi" temel alır:

Pürüzsüz ve hassas geri dönüş: Hassas işlenmiş ve kalıplanmış entegre sert salınım plakalı valf çekirdeğini benimseyen salınım plakası, pnömatik, manuel veya elektrikli bir aktüatör tarafından düzgün bir şekilde dönecek şekilde tahrik edilir. Geri dönüş açısı, darbe veya sarsıntı olmadan hassas bir şekilde kontrol edilebilir (0 derece ~90 derece), düzgün geri dönüş gerektiren çalışma koşulları için uygundur; Bir giriş ve iki çıkışı veya iki giriş ve bir çıkış akış yönü anahtarını esnek bir şekilde gerçekleştirebilir. Döner plaka, sıkışma veya sapma olmadan doğru şekilde konumlandırılır ve ters sapmanın neden olduğu medya kaybı veya ekipman arızası önlenir. Hidrolik sistemler, pnömatik taşıma sistemleri ve sıvı taşıma boru hatları gibi birden fazla senaryo için uygundur.

-Tıkanma önleme ve-birikme önleme: Salıncak plakalı valf göbeği düz aerodinamik bir tasarıma sahiptir ve akış kanalının iç duvarı hassas bir şekilde parlatılmıştır (parlatma doğruluğu 400#'a ulaşabilir), bu da belirgin çıkıntılar ve ölü köşeler olmaksızın pürüzsüz ve temizdir. Tozun, granüler malzemelerin veya viskoz sıvıların birikmesini ve sıkışmasını etkili bir şekilde önleyebilir ve 0.1 ~ 50 mm parçacık boyutuna sahip granüler malzemeler ve çeşitli akışkan ortamlar için uygundur. Salınım plakasının dönüşü sırasında, akış kanalının iç duvarına hafifçe yapışan malzemeyi kazıyarak malzeme birikmesini ve boru tıkanmasını önleyebilir ve malzeme tıkanması ve arıza süresi sorununu tamamen ortadan kaldırabilir. Madencilik, kimyasal ve diğer tozlu ve yüksek viskoziteli ortam senaryoları için uygundur.

Güvenilir sızdırmazlık ve sızıntı önleme: Uygun bir sızdırmazlık yapısını benimseyen salınım plakası ve valf yuvası birbirine sıkı bir şekilde oturur. Sızdırmazlık bileşenleri, ANSI Sınıf VI sıfır sızıntıyı elde etmek için ortamın özelliklerine göre esnek bir şekilde seçilebilen FKM (floro kauçuk), PTFE ve NBR (nitril kauçuk) gibi yüksek- basınca dayanıklı, aşınmaya- dirençli ve eskimeye- dirençli malzemelerden yapılmıştır. Yüksek-basınç ve yüksek-aşınma koşulları için, sert bir conta yapısı (Stellit alaşımı, tungsten karbür), medya sızıntısını ve hava girişini etkili bir şekilde önleyecek, medya kaybını, ekipman hasarını ve atölye tozu kirliliğini önleyecek şekilde yapılandırılabilir ve orta ve yüksek basınç senaryolarında uzun- vadeli istikrarlı çalışmaya uygundur.

1. Salınımlı valf göbeği tasarımı, sorunsuz ve darbesiz-geri dönüş sağlar.

Çekirdek, yüksek-alaşımlı malzemeden yapılmış ve CNC ile hassas-işlenmiş, entegre sert salınımlı plakalı valf çekirdeğini benimser. Salınım plakası eşit kalınlıkta ve hassas ağırlık merkezine sahiptir. Tampon konumlandırma mekanizmasıyla birlikte ters çevirme işlemi sorunsuz, darbesiz ve gürültüsüzdür; bu da aktüatörü ve boru hattını etkili bir şekilde koruyabilir ve ters etkinin neden olduğu ekipman hasarını önleyebilir. Geriye dönme tepki hızı kontrol edilebilir (0,8 ila 2 saniye arasında ayarlanabilir), sık görülen geri gitme koşullarına uyarlanabilir ve aynı zamanda yüksek-hassasiyet ve sorunsuz geri dönme gereksinimlerini de karşılayabilir. Otomatik üretim hatları, hassas hidrolik sistemler ve ters stabiliteye yönelik yüksek gereksinimlere sahip diğer senaryolar için uygundur.

2. -Tıkanma önleyici ve aşınmaya-dayanıklı, birden fazla ortam ve çeşitli çalışma koşulları için uygundur.

Valf gövdesi ve salınım valfi çekirdeği, dökme çelik veya paslanmaz çelikten (304, 316L, CF8/CF8M isteğe bağlı) hassas dökümden yapılmıştır. Bazı hafif modellerde, hafiflik ile dayanıklılığı dengeleyen yüksek-mukavemetli alüminyum alaşım kullanılır ve deniz tuzu serpintisi, yüksek nem ve yüksek sıcaklık ile yüksek toz gibi zorlu ortamlar için uygundur. Valf göbeği yüzeyi sertleştirilmiş veya sert alaşım kaynaklıdır (HRC 55'ten büyük veya ona eşit), mükemmel aşınma direnci, korozyon direnci ve darbe direnci ile toz ve granüler malzemelerin yüksek hızda yıkanmasına ve aşındırıcı sıvıların erozyonuna etkili bir şekilde direnç gösterebilir. Aerodinamik akış kanalı tasarımı, malzeme kalıntıları için ölü köşeleri ortadan kaldırır ve hidrolik yağ, mineral yağ, kimyasal sıvılar, toz ve granüler malzemeler gibi çeşitli ortamlar için uygundur ve yüksek aşınma ve güçlü korozyon koşulları için uygundur.

3. Basit yapı ve güçlü kurulum uyarlanabilirliği.

Entegre ve modern bir tasarıma sahip olan bu valf, geleneksel yön kontrol valflerinden daha basit ve daha küçük boyutlu olup daha az kurulum alanı gerektirir. Gemi makine daireleri, inşaat makineleri ve küçük otomatik üretim hatları gibi alanın kısıtlı olduğu ortamlar için özellikle uygundur. Nominal çap DN50 ile DN500 arasında değişir ve arayüz, GB/T 9113 ve ANSI B16.5 standart flanş bağlantılarını benimser ve çeşitli pnömatik taşıma sistemleri, hidrolik sistemler, taşıma boru hatları ve aktüatörlerle kusursuz entegrasyona olanak tanır. Farklı boru hattı düzeni gereksinimlerini karşılamak için mükemmel uyarlanabilirlik ve esneklik sunarak, karmaşık değişiklikler olmadan hem yatay hem de dikey kurulum yöntemlerini destekler.

4. Kullanımı kolay ve düşük bakım maliyeti

Manuel, pnömatik ve elektrikli sürüş modlarını destekler. Manuel tahrik, çalışmayı zahmetsiz ve esnek hale getiren, acil durumlarda hızlı manuel müdahaleye olanak tanıyan ergonomik bir sap tasarımına sahiptir. Pnömatik ve elektrikli sürücüler, uzaktan kontrol ve otomatik bağlantıya olanak tanıyarak, endüstriyel otomatik üretim hatlarına uyum sağlar ve sahada manuel çalıştırma ihtiyacını ortadan kaldırarak- operasyonel verimliliği önemli ölçüde artırır. Modüler tasarım, döner plaka ve contalar gibi hassas bileşenlerin ayrı ayrı sökülmesine ve değiştirilmesine olanak tanır, tüm valfin sökülmesi ihtiyacını ortadan kaldırır ve böylece bakım verimliliğini %50'den fazla artırır. Hassas parçaların standartlaştırılmış konfigürasyonu, tedariki kolaylaştırır, aşınma direnci ve dayanıklılık sağlar, değiştirme sıklığını azaltır ve ekipmanın çalışması sırasında düşük titreşim ve düşük arıza oranıyla sonuçlanarak uzun-süreli sürekli çalışmayı mümkün kılar.

5. Yüksek basınca dayanıklı, istikrarlı ve güvenilir çalışma.

Yüksek-basınç dayanımı ve yorulma testinden sonra, çalışma basıncı 16MPa'ya kadar atmosferik basıncı karşılayabilir ve Sınıf 600'ün orta ve yüksek basınç koşullarına (yaklaşık 10MPa) uyarlanabilir. Sıcaklık aralığı -30 derece ile 400 derece arasındadır. Yüksek sıcaklık, yüksek basınç ve güçlü titreşim ile karmaşık çalışma koşullarında deformasyon veya sızıntı olmadan uzun süre stabil çalışabilir. Döner plakalı valf göbeği, sağlam bir bağlantı yapısını benimser ve sağlam konumlandırmayı sağlayan ve orta basınç dalgalanmalarının neden olduğu ters sapmayı önleyen hassas bir sınırlama cihazıyla donatılmıştır. Aynı zamanda sistem basınç stabilitesini sağlar ve ters dönmeden kaynaklanan hava basıncı ve hidrolik basınç dalgalanmalarını önler.

6. Son derece uyumlu, birden fazla endüstrinin ihtiyaçlarına uyarlanabilir.

Pnömatik taşıma sistemlerimiz, hidrolik sistemlerimiz, ölçüm ekipmanlarımız ve aktüatörlerimiz ile sorunsuz bir şekilde entegre edilebilir ve mühendislik makineleri, madencilik, kimya, gemi yapımı ve otomatik üretim hatları gibi çeşitli endüstrilerin proses gereksinimlerine uygundur. Standart dışı özelleştirmeyi destekler ve müşterilerin kişiselleştirilmiş çalışma koşullarını karşılamak için döner plaka yapısını, sızdırmazlık malzemesini, nominal çapı ve anahtarlama hızını medya özellikleri, ters frekans, kurulum alanı ve tahrik yöntemi gereksinimlerine göre ayarlayabilir. Aynı zamanda uluslararası hidrolik standartlara uygundur ve çok-markalı sistemlerle entegrasyonu kolaydır.

Shanghai Hanye Engineering Technology Co., Ltd. akışkan ve malzeme kontrolü konusunda uzmanlaşmış olup, medyanın düzgün şekilde ters çevrilmesinin sorunlu noktalarına değinmeye odaklanmaktadır. Temel ilkelerimiz olan "istikrarlı ve verimli çalışma,-tıkanma önleyici ve aşınmaya{-dirençli tasarım ve güvenilir sızdırmazlık" ile müşterilerimize son derece güvenilir ve uyarlanabilir Flap Yönlendirme Vanası ve ilgili çözümler sunuyoruz. Ayrıntılı parametreler, çalışma koşulu uyarlama çözümleri veya -sahadaki örnek olay incelemeleri için lütfen bizimle iletişime geçmekten çekinmeyin!
